Клапаны расходомеры КРО-2 и КРО-3 предназначены для определения расхода воздуха при работе вентиляторов типа ЭРВ-72 с ручным приводом и перекрытия отверстия напорного патрубка вентилятора при его остановке или снижении производительности.
Клапан-расходомер отсекатель КРО-2 монтируется на установку электроручную вентиляторную ЭРВ-72-2, клапан КРО-3 — на установку ЭРВ-72-3.
Клапан состоит из двух частей:

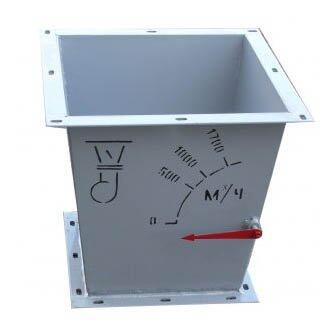

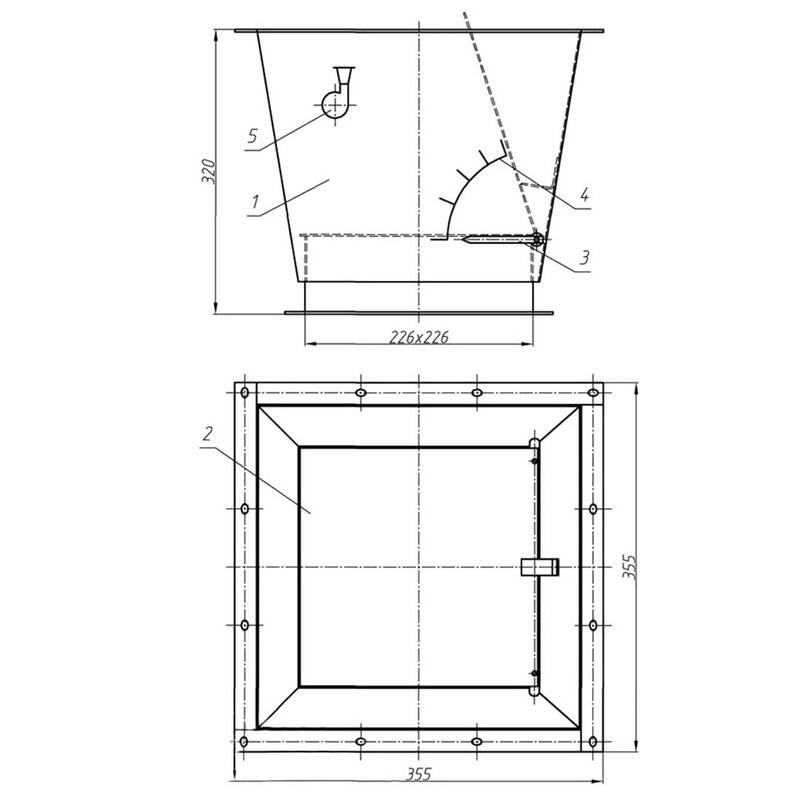

1. Прямоугольного корпуса клапана-сварной конструкции из листовой стали конической формы (рис.1).
2. Заслонки, установленной на горизонтальной оси. Эта заслонка под напором воздуха, подаваемого вентилятором, поворачивается вместе с осью. На оси заслонки жестко закреплена стрелка, указывающая расход воздуха по шкале (рис. 2 и 3), нанесенный на внешней стороне клапана. При прекращении работы вентилятора заслонка принимает горизонтальное положение, перекрывая отверстие выходного патрубка вентилятора, и отсекает вентилятор от вентиляционной сети.
Знак установки клапана показывает, как нужно установить клапан по отношению к выхлопному отверстию вентилятора.
Изготовлено по серии ТДК-Н-1-67.
Основные технические характеристики:
| Индекс | Обозначение | Размеры, мм | Кол. Шаговс |
Кол. Отв.п |
£* | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Д | Е | Ж | И | К | Л | М | Н | П | Р | |||||
| КРО-2 | 209-00.000 | 355 | 280 | 320 | 128 | 300 | 226 | 165 | 330 | 255 | 27,5 | 2 | 8 | 69º30 |
| КРО-3 | -0l | 454 | 355 | 350 | 96 | 400 | 280 | 143 | 429 | 310 | 55 | 3 | 12 | 64º30 |
Индекс КРО-2 обозначает: клапан-расходомер отсекатель тип.2
Индекс КРО-3 обозначает: клапан-расходомер отсекатель тип.3
*Угол £ соответствует максимальной производительности вентилятора и при упоре лопасти в уголок имеет значение на 5 – 6º больше номинала.
Таблица аэродинамических сопротивлений клапана КРО-2
| Расход воздуха, м³/ч | 500 | 1000 | 1250 | 1400 | 1500 | 1630 | 1750 |
|---|---|---|---|---|---|---|---|
| Сопротивление, Па―
кгс/м² |
28,44
― 2,9 |
20,59
― 2,1 |
15,69
― 1,6 |
17,16
― 1,75 |
19,12
― 1,95 |
22,06
― 2,25 |
24,52
― 2,5
|
Таблица аэродинамических сопротивлений клапана КРО-3
| Расход воздуха, м³/ч | 1000 | 1500 | 1750 | 2000 | 2500 | 2700 |
| Сопротивление, Па―
кгс/м² |
33,34
― 3,4 |
31,38
― 3,2 |
29,42
― 3,0 |
28,44
― 2,9 |
26,48
― 2,7 |
30,40
― 3,1 |
| Характеристики: | Ед.изм | КРО-2 | КРО-3 |
|---|---|---|---|
| Максимальный расход воздуха | м³/ч | 1700 | 2700 |
| Внутренние размеры входного патрубка, | мм | 226х226 | 280х280 |
| Габаритные размеры клапана, | мм | 355х355х320 | 454х454х350 |
| Масса | кг | 9,1 | 11,6 |
