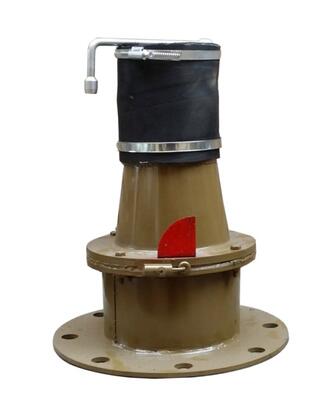

КРО-1 клапан предназначен для определения расхода воздуха при работе вентиляторов типа ЭРВ 600/ 300 с ручным приводом и перекрытия отверстия напорного патрубка вентилятора при его остановке или снижении производительности.
Клапан-расходомер отсекатель КРО-1 монтируется к выходному патрубку вентилятора ЭРВ 600/ 300.
Параметры:

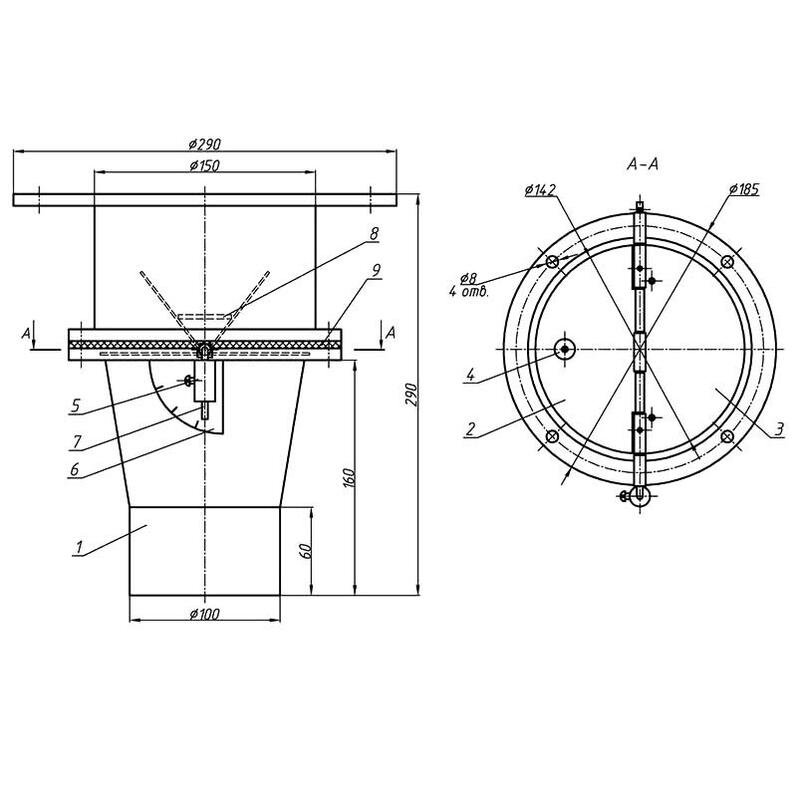

Клапан состоит из металлического корпуса с диффузором и рабочей части, установленной на стальном фланце. Ось (она же одновременно указатель расхода воздуха) устанавливается в выточках фланца на втулках.
Для плотного прилегания створок к корпусу во фланце по всей внутренней стороне выполнена расточка, что позволяет достигнуть полного исключения перетока воздуха через корпус.
Изготовлено по серии ТДК-Н-1-67.
Дополнительная информация:
| Параметры | Значение |
|---|---|
| Габаритные размеры, мм: длина ширина высота |
290 290 290 |
| Максимальный расход воздуха, м3/час | 600 |
| Внутренние размеры входного патрубка, LxL, мм | 100 |
| Присоединение к воздуховоду | Фланцевое |
| Рабочая среда | Воздух вентиляционных систем |
| Масса, кг | 2,2 |
